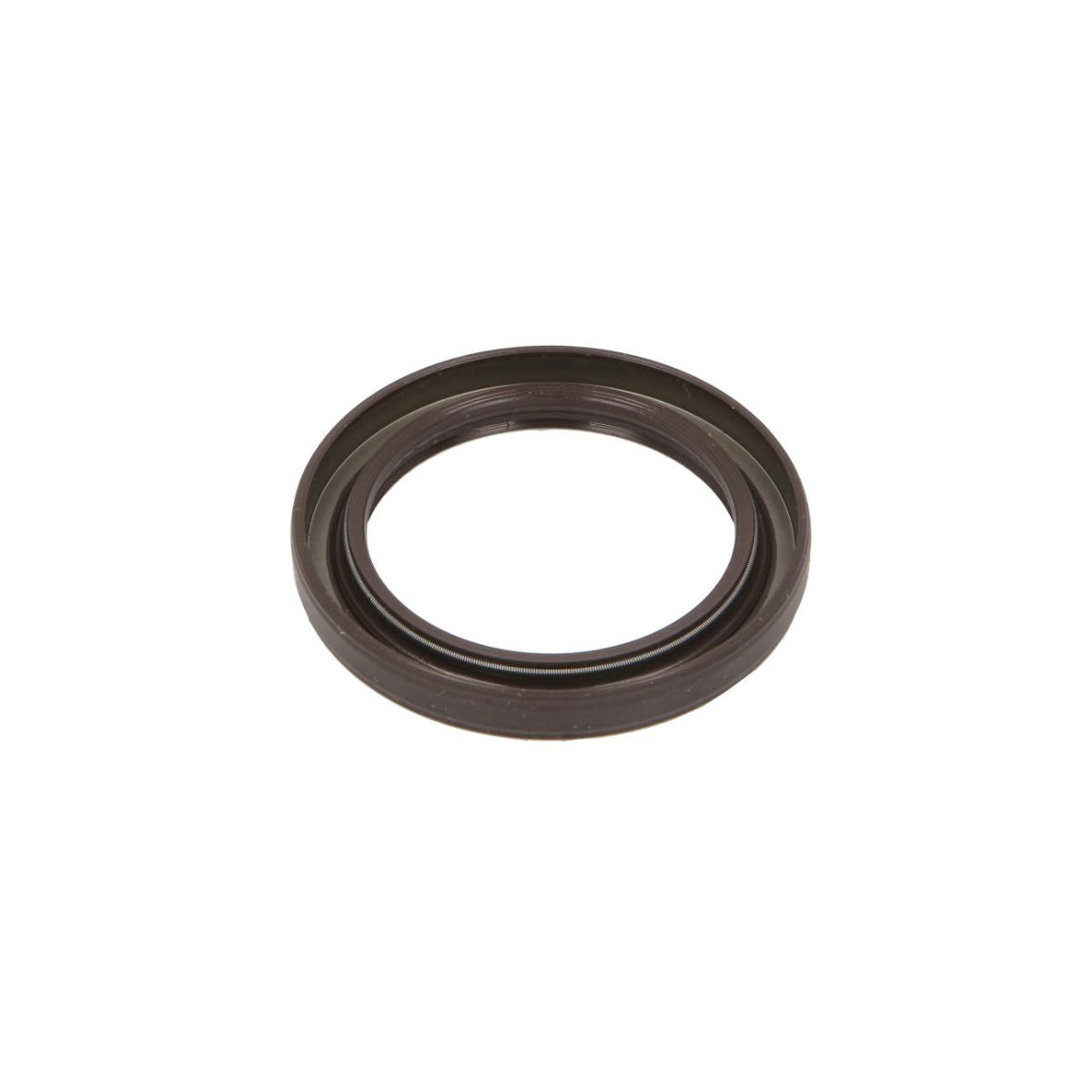

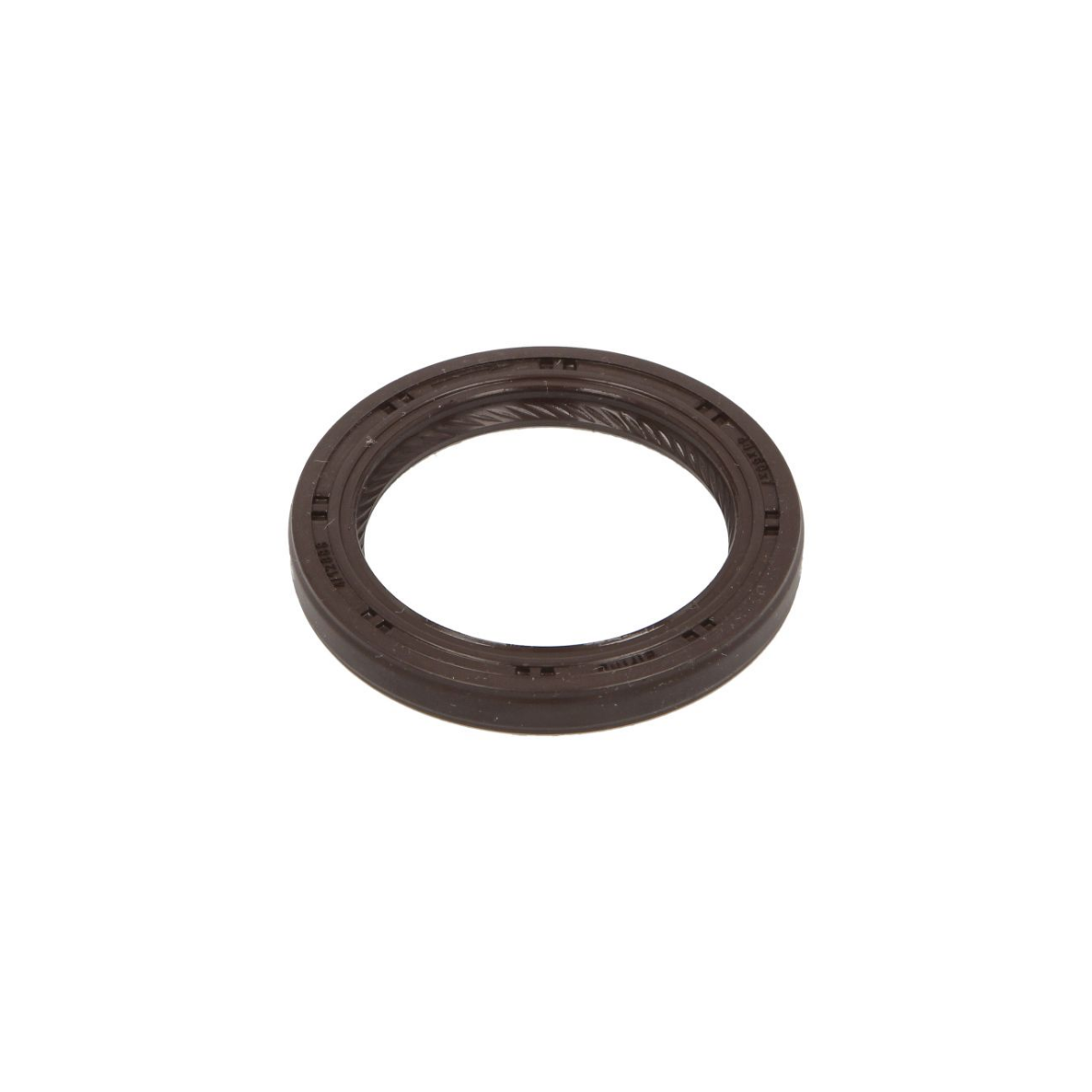

Semering kardana – izlaz iz mjenjača Segway AT5 AT6 44x60x7

Opis

Semering kardana mjenjača Segway AT5 AT6 44x60x7 namijenjen je zaptivanju oko izlaznih prirubnica kardanskog pogona na mjenjaču. Njegova funkcija je zadržavanje ulja unutar sklopa na mjestu prolaska rotirajućeg dijela kroz kućište.

U katalozima navedenih izvedbi Segway Snarler AT5 i AT6 ovaj semering nalazi se uz izlazne prirubnice mjenjača. Sklop koristi dva semeringa ove reference, za izlaze prema prednjem i zadnjem kardanu. Kataloška količina odnosi se na broj dijelova ugrađenih u vozilo.

Dodatna namjena na Segway AT6

Ista referenca koristi se i na ulazu zadnjeg kardana u zadnji diferencijal, kod odgovarajućih AT6 izvedbi. Na tom mjestu semering zaptiva oko ulazne prirubnice kardana. Pri narudžbi potrebno je jasno utvrditi mijenja li se zaptivka na mjenjaču ili na zadnjem diferencijalu.

Dimenzije i karakteristike

• Unutrašnji promjer: 44 mm.
• Vanjski promjer: 60 mm.
• Debljina: 7 mm.
• Namjena na mjenjaču: zaptivanje izlaznih prirubnica kardana.
• Dodatna namjena na AT6: zaptivanje ulaza kardana u zadnji diferencijal.

Sve tri dimenzije važne su pri izboru zamjenskog dijela. Uz mjere treba provjeriti odgovarajuću referencu, profil zaptivne usne i tačnu poziciju ugradnje.

Modeli i pozicije

Za izlaze kardana iz mjenjača:

• Segway Snarler AT5 S i L – E5 i T3b, prema navedenim kataloškim izvedbama.
• Segway Snarler AT6 S i L – E5 i T3b.
• Segway Snarler AT6 L ABS T3b.

Za ulaz kardana u zadnji diferencijal:

• Segway Snarler AT6 S i L E5, sklop s diferencijalom bez ABS-a.
• Segway Snarler AT6 S i L T3b, prema odgovarajućem sklopu zadnjeg prijenosnika.
